Balanças peso-momento para motores a jato Série WM - Schenck Brasil
Medição precisa dos momentos das pás de motores a jato
Balanceamento simples de rotores com pás
Balanças de eixo simples e bi-axiais, conforme diversos tipos de pás
Software BLADIS para a distribuição das pás (opcional)
Projeto

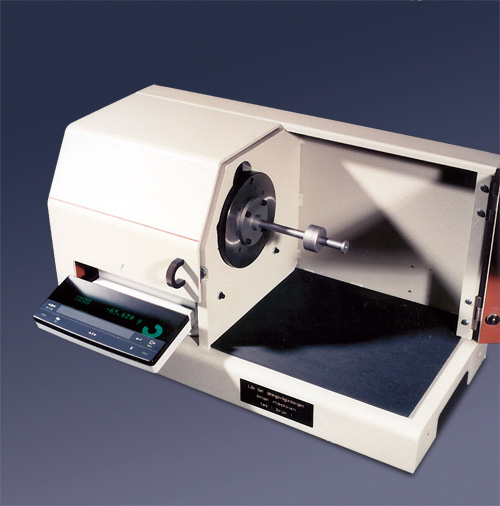

Balança eletrônica montada em uma base metálica com dispositivo de nivelamento interno.
Viga de pesagem montada em facas livres de atrito, incluindo amortecimento hidráulico, sistema de medição com célula de carga e unidade de medição microprocessada com exibição digital. Tudo isso garante uma alta precisão de pesagem e repetibilidade. Um flange adpatador é fornecido para a montagem do dispositivo da pá.

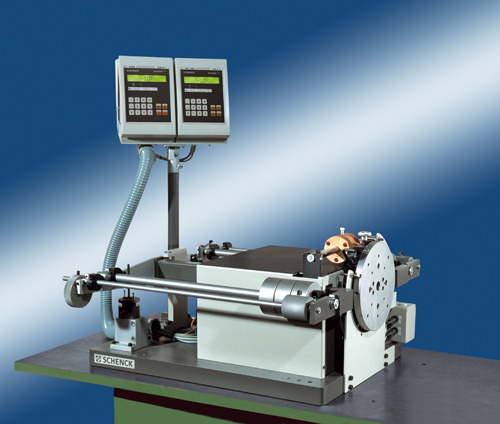

As balanças podem ser de um eixo único ou em dois eixos (bi-axial), conforme o tipo de aplicação e formato das pás.
Desenho
Range de aplicação
Determinação do momento radial, axial e tangencial dos blades (pás) de motores a jato para avaliação da massa e posição do centro de gravidade.
Esta pesagem é aplicada em testes, inspeção e controle de qualidade.

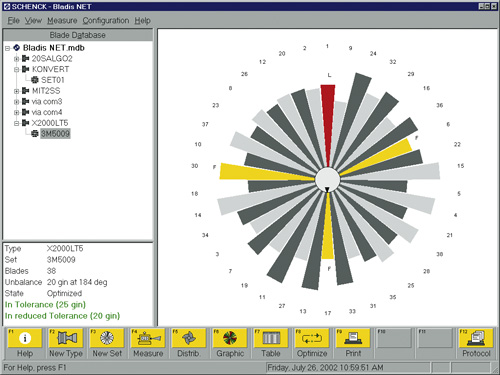

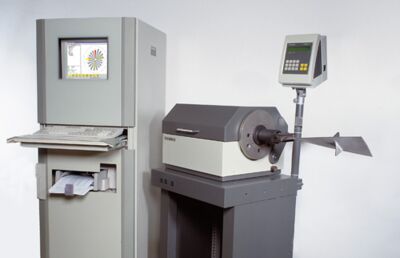

Com a utilização do software opcional BLADIS, sistema de distribuição das pás, é possível determinar a posição exata para a montagem das pás no conjunto.
Dados técnicos
Dados técnicos
WM 02
WM 01
WM 00
WM 0
WM 1
WM 2
WM 0 BA
WM 1 BA
WM 2 BA
Unidade de medição
Digital
Digital
Digital
Digital
Digital
Digital
Digital
Digital
Digital
Medição em um único eixo
•
•
•
•
•
•
Medição em três eixos
•
•
•
Blade (pá) de motor a jato
Peso
[kg]
0,1
0,3
1
3
10
30
3
10
20
Momento radial
[kgm]
0,02
0,1
0,5
2
10
40
2
10
30
Momento tangential
[kgm]
-
-
-
-
-
-
0,25
1,25
2,5
Momento axial
[kgm]
-
-
-
-
-
-
0,25
1,25
2,5
Raio básico, mín. 1)
[mm]
30
30
80
80
125
275
100
165
200
Máquina
Largura A 3)
[mm]
1000
1000
1200
1200
1500
2000
800
1500
1500
Profundidade B 3)
[mm]
800
800
1000
1000
1200
1500
800
1000
1000
Altura C 3)
[mm]
300
300
500
500
600
800
600
1000
1000
Raio do flange 1)
(mm)
30
30
80
80
125
275
100
165
200
Precisão
(gmm)
0,1
1
10
20
100
1000
20
100
500
Tensão de alimentação
[V]
230
230
230
230
230
230
230
230
230
Máquina básica
Referência nr.
R0710100.01
R0710200.01
R0710300.01
R0710400.01
R0710500.01
R0710600.01
R0710700.01
R0710800.01
R0710900.01
Opcionais
BLADIS Net 2)
Referência nr.
R0710101.01
R0710101.01
R0710101.01
R0710101.01
R0710101.01
R0710101.01
-
-
-
BLADIS 3D 2)
Referência nr.
-
-
-
-
-
-
R0710201.01
R0710201.01
R0710201.01
Flange giratória
Referência nr.
-
-
-
-
-
-
-
R0710802.01
R0710902.01
Padrão de calibração
Referência nr.
R0710103.01
R0710203.01
R0710303.01
R0710403.01
R0710503.01
R0710603.01
R0710703.01
R0710803.01
R0710903.01
1) Distância do eixo de rotação a raiz do blade
2) Sistema de distribuição dos blades (software e hardware)
3) Dados ilustrativos, dependentes do respectivo equipamento
